Ismertető

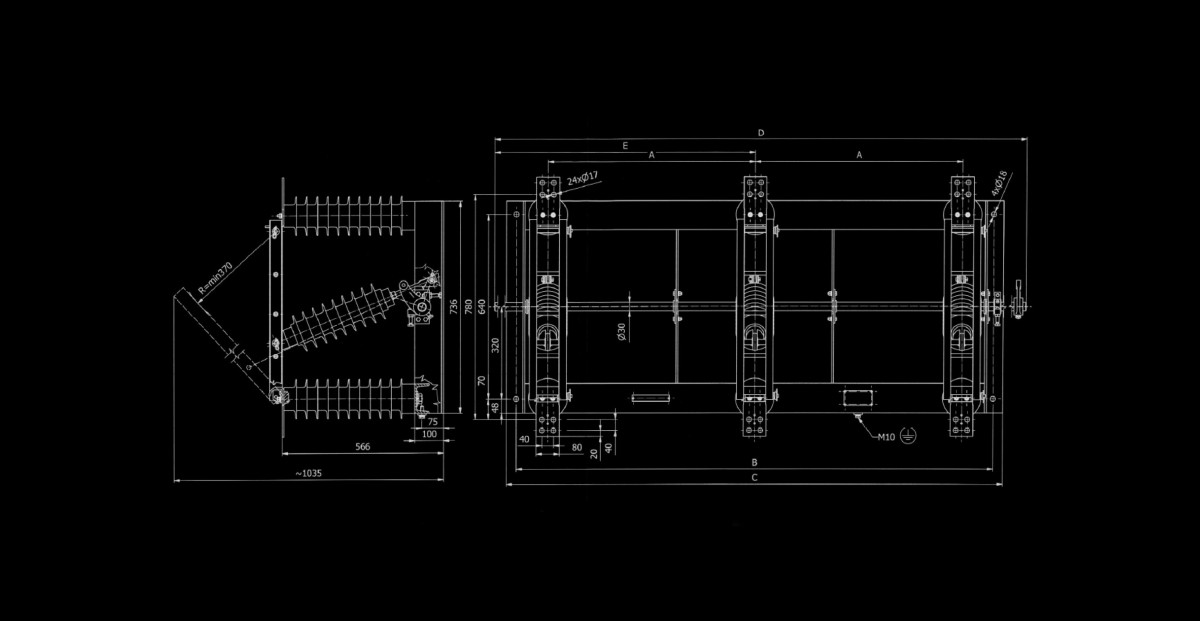

A középfeszültségű tartományban 12, 24 és 40,5kV-os névleges feszültség szintre készítünk készülékeket. A készülékek 630 és 1250A-es üzemi áramhatárig alkalmasak a középfeszültségű hálózatok árammentes állapotban történő szakaszolására, leválasztására, egy illetve három fázisú kialakításban. A háromfázisú kialakítások mindegyike kérhető földelőkéses kivitelben is, ilyen esetben a földelőkés mechanikus reteszelése megakadályozza a nemkívánatos üzemállapotok kialakulását, úgymint:
- zárt főkés esetén a földelőkés nyitott, nem zárható
- zárt földelőkés állapotban a főkés nyitott, nem zárható
Működtetésük lehetséges:
- kézi hajtással, a kézi hajtás és a szakaszoló tengelyén lévő forgattyút összekötő közvetlen rudazattal,
- kézi hajtással segédcsapágy közbeiktatásával, a kézi hajtás és a segédcsapágyat összekötő rudazattal, valamint a segédcsapágyat és a szakaszoló tengelyén lévő forgattyút összekötő rudazattal,
- motoros hajtással, a motoros hajtás és a szakaszoló tengelyén lévő forgattyút összekötő közvetlen rudazattal,
A szakaszolók felszerelhetők segédérintkezőkkel ami záró-nyitó kontaktusos információval szolgál közvetlenül a szakaszoló állapotáról. A kontaktusok maximális száma 12 (6-záró 6-nyitó) kivitelben.
A segédcsapágy alkalmazása nélkül kivitelezett hajtások esetében a szakaszoló főkéshez és földelőkéséhez is HST típusú hajtásokat kell alkalmazni. A hajtások felszerelhetők segédérintkezőkkel, ahol a kontaktusok száma maximum 12 (6-záró 6-nyitó) kivitelben, ami záró-nyitó kontaktusos információval szolgál a hajtás-szakaszoló állapotáról. Reteszmágnes alkalmazására nincs lehetőség.
Segédcsapágy a rudazathajtásba itt is beilleszthető.
A segédcsapágy alkalmazása nélkül kivitelezett hajtások esetében a szakaszoló kézi hajtása kiváltható TM-1 típusú szekrényes kivitelű motoros hajtással, mely oda-vissza kialakítású.
A motorhajtás feszültség szintje 24V DC és 220V DC alaphelyzetben, de ettől eltérő kivitel is lehetséges.
Letölthető fájlok, dokumentumok, műszaki rajzok
- Muszaki_adatlap_HST_szabadteri_kezi_hajtas
- Muszaki_adatlap_SS1_IIIs_12_630_szakaszolo
- Muszaki_adatlap_SS1_IIIs_24_630_szakaszolo
- Muszaki_adatlap_SS1_IIIs_40_5_630_szakaszolo
- Muszaki_adatlap_SSF1_IIIs_12_630_szakaszolo
- Muszaki_adatlap_SS1_IIIs_40_5_1250_szakaszolo
- Muszaki_adatlap_SSF1_IIIs_24_630_szakaszolo
- Muszaki_adatlap_SSF1_IIIs_40_5_630_szakaszolo
- Muszaki_adatlap_SSF1_IIIs_40_5_1250_szakaszolo
